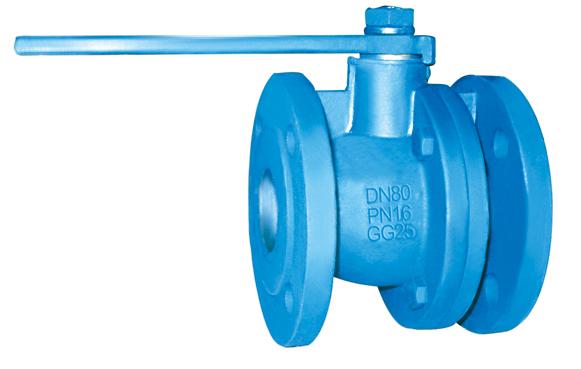

不锈钢球阀Q41F-16（O形圈密封）
技术要求:
1. 阀门 的 结 构 长 度DN50-100符 合BS EN558-1中14系 列,
DN125-200符合BS EN558-1中15系列 。
2.阀门 的 连 接 法 兰 尺 寸 按BS EN1092的 规 定 。
性能规范:
公称压力 | 1.6MPa | |
使用介质 | 水 | |
试验压力 | 强度 | 2.4MPa |
密封 | 1.76MPa | |
试验时间 | DN50-150 | 60s |
DN>150 | 120s | |
使用温度 | -20°c-150°c | |

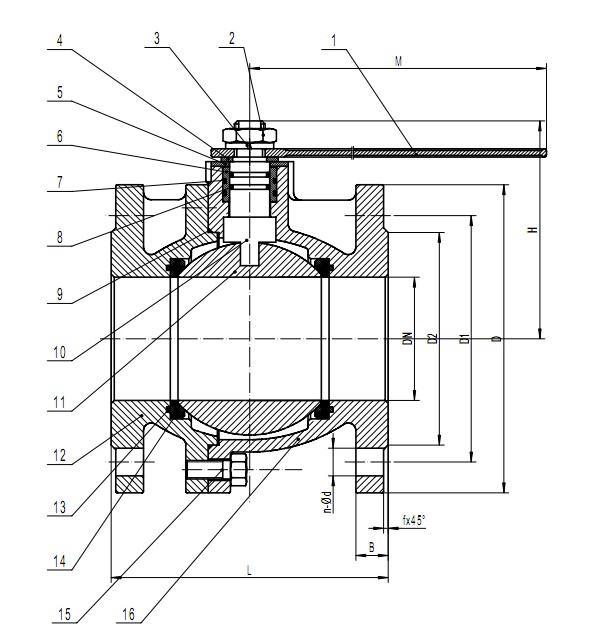

结构尺寸——毫米：
DN | L | D | D1 | D2 | B | f | n-d | M |
50 | 150 | 165 | 125 | 102 | 20 | 3 | 4-19 | 220 |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-19 | 284 |
80 | 180 | 200 | 160 | 138 | 21 | 3 | 8-19 | 284 |
100 | 190 | 220 | 180 | 158 | 24 | 3 | 8-19 | 500 |
125 | 325 | 250 | 210 | 188 | 26 | 3 | 8-19 | 600 |
150 | 350 | 285 | 240 | 212 | 26 | 3 | 8-23 | 800 |
200 | 400 | 340 | 295 | 268 | 30 | 3 | 12-23 | 1000 |
材料表：
16 | 阀体 | 铸铁 | DIN1691 GG25 | GB9439-88 HT250 |
15 | 螺栓 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
14 | 密封圈 | 聚四氟乙烯 | ||
13 | O型圈 | 三元乙丙橡胶 | EPDM | |
12 | 阀盖 | 铸铁 | DIN1691 GG25 | GB9439-88 HT250 |
11 | 球 | 不锈钢 | DIN17440 X5CrNi189 | GB1220 0Cr18Ni9(304) |
10 | 阀杆 | 不锈钢 | DIN17440 X20Cr13 | GB1220 2Cr13 |
9 | O型圈 | 三元乙丙橡胶 | EPDM | |
8 | O型圈 | 三元乙丙橡胶 | EPDM | |
7 | O型圈 | 三元乙丙橡胶 | EPDM | |
6 | 密封套 | 铸黄铜 | DIN17656 Cu-Zn39Pb2 | GB1176-87 ZCuZn40Pb2 |
5 | 限位挡板 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
4 | 平垫 | 铸黄铜 | DIN17656 Cu-Zn39Pb2 | GB1176-87 ZCuZn40Pb2 |
3 | 垫圈 | 钢 | DIN17100 RSt37-2 | 65Mn |
2 | 螺母 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
1 | 手柄 | 球铁 | DIN1693 GGG40 | GB1438 QT400-17 |
序号 | 零件名称 | 材料 | 德国标准 | 中国标准 |
