铸铁闸阀MZ41T-16 125
技术要求:
1.阀门的制造与验收按MSS SP-70的规定.
2.阀门的结构长度按ANSIB16.10的规定.
3.阀门的法兰连接尺寸按ANSIB16.1.
性能规范:
压力温度基准 | 125lb | ||
使用介质 | 水.油.气 | ||
试验压力 | 规格 | 2″-12″ | 14″-24″ |
壳体Shell | 2.41MPa | 1.83MPa | |
密封Seat | 1.38MPa | 1.03MPa | |
试验时间 | 规格 | 密封试验 | 壳体试验 |
2″-8″ | 30S | 30S | |
10″-18″ | 60S | 60S | |
≥20″ | 120S | 180S | |
工作压力 | 规格 | 2″-12″ | 14″-24″ |
-29-65°c | 1.38MPa | 1.03MPa | |
最高温度 | 232°c:0.86MPa | 175°c:0.7MPa |

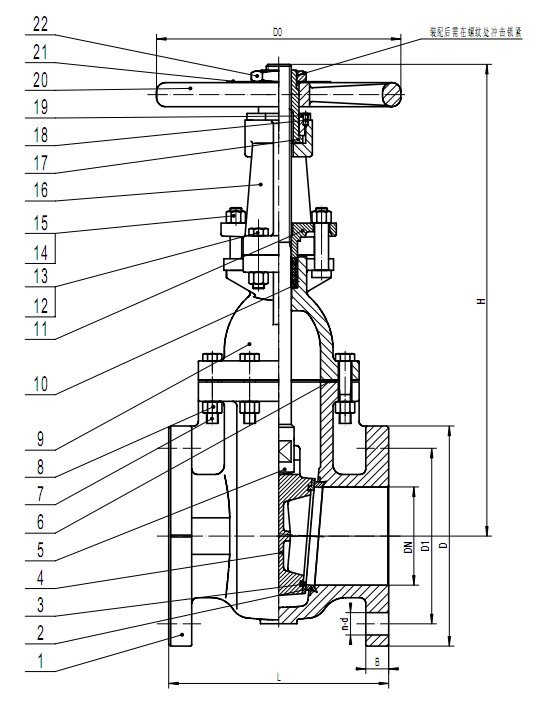

结构尺寸——毫米:
size(inch) | L | D | D1 | B | n-d | D0 | H |
2 | 177.8 | 152 | 121 | 15.9 | 4-19 | 178 | 311 |
2 1/2 | 190 | 178 | 140 | 17.5 | 4-19 | 178 | 347 |
3 | 203.2 | 190 | 152.5 | 19 | 4-19 | 200 | 384 |
4 | 228.6 | 228.6 | 190.5 | 23.8 | 8-19 | 254 | 490 |
5 | 254 | 254 | 215.9 | 23.8 | 8-22.2 | 300 | 541 |
6 | 266.7 | 279.4 | 241.3 | 25.4 | 8-22.2 | 300 | 656 |
8 | 292.1 | 343 | 298.5 | 28.6 | 8-22.2 | 348 | 778 |
10 | 330.2 | 406 | 362 | 30.2 | 12-25.4 | 400 | 933 |
12 | 355.6 | 483 | 432 | 31.8 | 12-25.4 | 457 | 1102 |
14 | 381 | 533.4 | 476.3 | 34.9 | 12-28.6 | 560 | 1259 |
16 | 406.4 | 597 | 539.8 | 36.5 | 12-28.6 | 560 | 1395 |
18 | 432 | 635 | 578 | 39.7 | 16-32 | 610 | 1560 |
20 | 457 | 699 | 635 | 42.9 | 20-32 | 610 | 1708 |
24 | 508 | 813 | 749.5 | 47.6 | 20-35 | 765 | 1990 |
材料表
22 | 锁紧螺母 | 钢 | Steel | GB700-88 Q235 |
21 | 铭牌 | 铝板 | Aluminum | YB604-66 LY12 |
20 | 手轮 | 铸铁 | ASTM A 126-B | GB9439-88 HT200 |
19 | 圆锁紧螺母 | 铸铁 | ASTM A 126-B | GB9439-88 HT200 |
18 | 螺钉 | 钢 | Steel | GB700-88 Q235 |
17 | 阀杆螺母 | 铸黄铜 | Mn-Brass | GB1176-87 ZCuZn38Mn2Pb2 |
16 | 支架 | 铸铁 | ASTM A 126-B | GB9439-88 HT200 |
15 | 螺母 | 钢 | ASTM A 563 B | GB700-88 Q235 |
14 | 螺栓 | 钢 | ASTM A 307 B | GB700-88 Q235 |
13 | 螺母 | 钢 | ASTM A 563 B | GB700-88 Q235 |
12 | 螺栓 | 钢 | ASTM A 307 B | GB700-88 Q235 |
11 | 填料压盖 | 球墨铸铁 | ASTM A536 65-45-12 | GB1348-88 QT450-10 |
10 | 填料 | 石墨 | Non-Asbestos | GB3518-83 LC35-999 |
9 | 阀盖 | 铸铁 | ASTM A 126-B | GB9439-88 HT200 |
8 | 螺母 | 钢 | ASTM A 563 B | GB700-88 Q235 |
7 | 螺栓 | 钢 | ASTM A 307 B | GB700-88 Q235 |
6 | 垫片 | 石墨 | Non-Asbestos | GB3518-83 LC35-999 |
5 | 阀杆 | 黄铜 | ASTM B 16 | YB146-71 HPb59-1 |
4 | 闸板 | 铸铁 | ASTM A 126-B | GB9439-88 HT200 |
3 | 闸板密封圈 | 铸青铜 | ASTM B 62 | GB1176-87 ZCuSn5Pb5Zn5 |
2 | 阀体密封圈 | 铸青铜 | ASTM B 62 | GB1176-87 ZCuSn5Pb5Zn5 |
1 | 阀体 | 铸铁 | ASTM A 126-B | GB9439-88 HT200 |
序号 | 名称 | 材料 | 美国标准 | 中国标准 |
