法兰连接暗杆闸阀
技术要求:
1.阀门的设计与制造按BS5150的规定.
2.阀门的结构长度按BS EN558-1中的系列4的规定.
3.阀门的法兰连接尺寸按BS EN1092.
性能规范:
额定工作压力 | 2.5MPa | |
使用介质 | 水.油.气 | |
试验压力 | 壳体 | 3.75MPa |
密封 | 2.75MPa | |

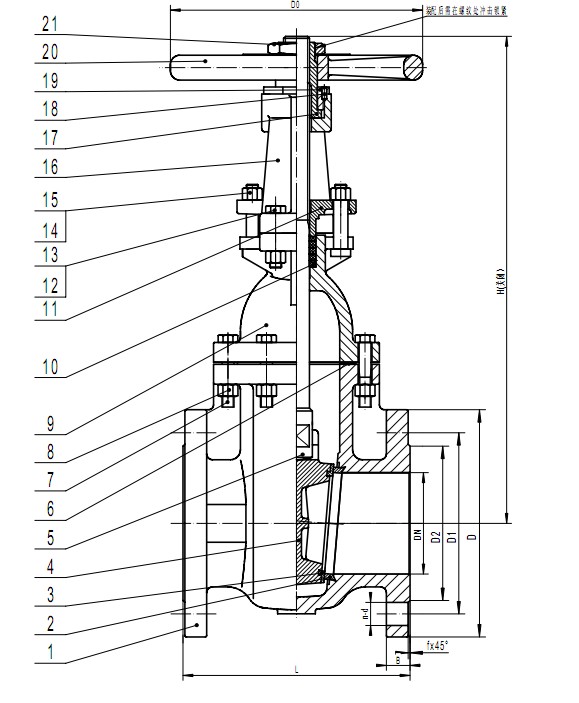

结构尺寸——毫米：
规格 | L | D | D1 | D2 | B | n-d | f | DO | H |
50 | 215.9 | 165 | 125 | 99 | 22.2 | 4-19 | 3 | 175 | 325 |
65 | 241.3 | 185 | 145 | 118 | 25.4 | 8-19 | 3 | 200 | 362 |
80 | 282.5 | 200 | 160 | 132 | 28.6 | 8-19 | 3 | 254 | 406 |
100 | 304.8 | 235 | 190 | 156 | 31.8 | 8-23 | 3 | 300 | 493 |
125 | 381 | 270 | 220 | 184 | 34.9 | 8-28 | 3 | 300 | 579 |
150 | 403.2 | 300 | 250 | 211 | 36.5 | 8-28 | 3 | 348 | 644 |
200 | 419.1 | 360 | 310 | 274 | 41.3 | 12-28 | 3 | 400 | 795 |
250 | 457 | 425 | 370 | 330 | 47.6 | 12-31 | 3 | 457 | 935 |
300 | 502 | 485 | 430 | 398 | 50.8 | 16-31 | 4 | 457 | 1059 |
材料表：
21 | 锁紧螺母 | 钢 | BS970 43A | GB700-88 Q235 |
20 | 手轮 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
19 | 圆锁紧螺母 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
18 | 螺钉 | 钢 | BS970 43A | GB700-88 Q235 |
17 | 阀杆螺母 | 铸黄铜 | BS1400 PCB1 | GB1176-87 ZCuZn38Mn2Pb2 |
16 | 支架 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
15 | 螺母 | 钢 | BS970 43A | GB700-88 Q235 |
14 | 螺栓 | 钢 | BS970 43A | GB700-88 Q235 |
13 | 螺母 | 钢 | BS970 43A | GB700-88 Q235 |
12 | 螺栓 | 钢 | BS970 43A | GB700-88 Q235 |
11 | 填料压盖 | 球墨铸铁 | BS2789 Gr420-12 | GB1348-88 QT450-10 |
10 | 填料 | 石墨 | GB3518-83 LC35-999 | |
9 | 阀盖 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
8 | 螺母 | 钢 | BS970 43A | GB700-88 Q235 |
7 | 螺栓 | 钢 | BS970 43A | GB700-88 Q235 |
6 | 中法兰垫片 | 石墨 | GB3518-83 LC35-999 | |
5 | 阀杆 | 黄铜 | BS2874 CZ122 | YB146-71 HPb59-1 |
4 | 闸板 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
3 | 闸板密封圈 | 铸青铜 | BS1400 LG2 | GB1176-87 ZCuSn5Pb5Zn5 |
2 | 阀体密封圈 | 铸青铜 | BS1400 LG2 | GB1176-87 ZCuSn5Pb5Zn5 |
1 | 阀体 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
序号 | 名称 | 材料 | 英国标准 | 中国标准 |
