铸铁闸阀BZ45T-16
技术要求:
1.阀门的制造与验收按BS5150的规定.
2.阀门的结构长度按BS EN558-1中的Series 3的规定.
3.阀门的法兰连接尺寸按BS EN1092.
性能规范:
额定工作压力 | 1.6MPa | ||
使用介质 | 水.油.气 | ||
试验压力 | 壳体 | 2.4MPa | |
密封 | 1.76MPa | ||
试验时间 | 密封试验 | 壳体试验 | |
≤4″ | 120S | 120S | |
5″-10″ | 300S | 300S | |
≥12″ | 300S | 900S | |

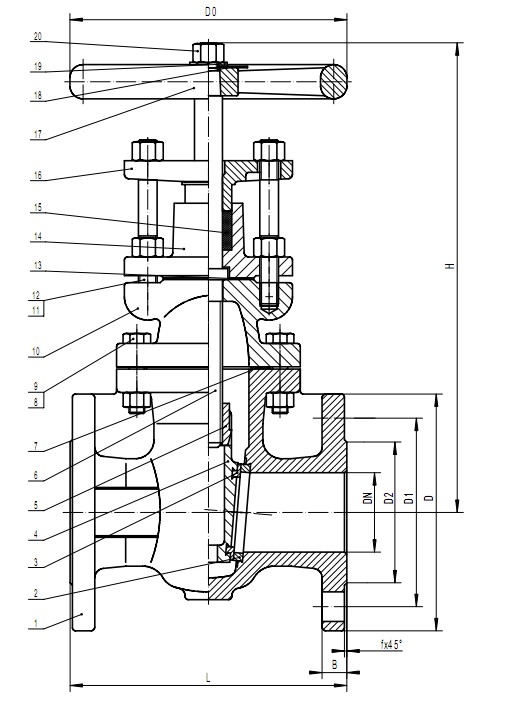

结构尺寸——毫米：
规格 | L | D | D1 | D2 | B | n-d | f | D0 | H |
50 | 177.8 | 165 | 125 | 99 | 20 | 4-19 | 3 | 178 | 302 |
65 | 190 | 185 | 145 | 118 | 20 | 4-19 | 3 | 178 | 332 |
80 | 203.2 | 200 | 160 | 132 | 22 | 8-19 | 3 | 200 | 335 |
100 | 228.6 | 220 | 180 | 156 | 24 | 8-19 | 3 | 254 | 423 |
125 | 254 | 250 | 210 | 184 | 26 | 8-19 | 3 | 300 | 485 |
150 | 266.7 | 285 | 240 | 211 | 26 | 8-23 | 3 | 300 | 545 |
200 | 292.1 | 340 | 295 | 266 | 30 | 12-23 | 3 | 348 | 644 |
250 | 330.2 | 405 | 355 | 319 | 32 | 12-28 | 3 | 400 | 769 |
300 | 355.6 | 460 | 410 | 370 | 32 | 12-28 | 4 | 457 | 860 |
350 | 381 | 520 | 470 | 429 | 36 | 16-28 | 4 | 560 | 987 |
400 | 406.4 | 580 | 525 | 480 | 38 | 16-31 | 4 | 560 | 1044 |
450 | 432 | 640 | 585 | 548 | 40 | 20-31 | 4 | 610 | 1148 |
500 | 457 | 715 | 650 | 609 | 42 | 20-34 | 4 | 610 | 1257 |
600 | 508 | 840 | 770 | 720 | 48 | 20-37 | 5 | 765 | 1418 |
材料表：
20 | 螺母 | 钢 | BS970 43A | GB700-88 Q235 |
19 | 垫圈 | 钢 | BS970 43A | GB700-88 Q235 |
18 | 手轮 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
17 | 填料压盖 | 球墨铸铁 | BS2789 Gr420-12 | GB1348-88 QT450-10 |
16 | 填料 | 石墨 | GB3518-83 LC35-999 | |
15 | 填料箱 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
14 | 双头螺柱 | 钢 | BS970 43A | GB700-88 Q235 |
13 | 填料箱垫片 | 石墨 | GB3518-83 LC35-999 | |
12 | 螺母 | 钢 | BS970 43A | GB700-88 Q235 |
11 | 双头螺柱 | 钢 | BS970 43A | GB700-88 Q235 |
10 | 阀盖 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
9 | 螺母 | 钢 | BS970 43A | GB700-88 Q235 |
8 | 螺栓 | 钢 | BS970 43A | GB700-88 Q235 |
7 | 垫片 | 石墨 | GB3518-83 LC35-999 | |
6 | 阀杆 | 黄铜 | BS2874 CZ122 | YB146-71 HPb59-1 |
5 | 阀杆螺母 | 铸黄铜 | BS1400 PCB1 | GB1176-87 ZCuZn38Mn2Pb2 |
4 | 闸板 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
3 | 闸板密封圈 | 铸青铜 | BS1400 LG2 | GB1176-87 ZCuSn5Pb5Zn5 |
2 | 阀体密封圈 | 铸青铜 | BS1400 LG2 | GB1176-87 ZCuSn5Pb5Zn5 |
1 | 阀体 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
序号 | 名称 | 材料 | 英国标准 | 中国标准 |
